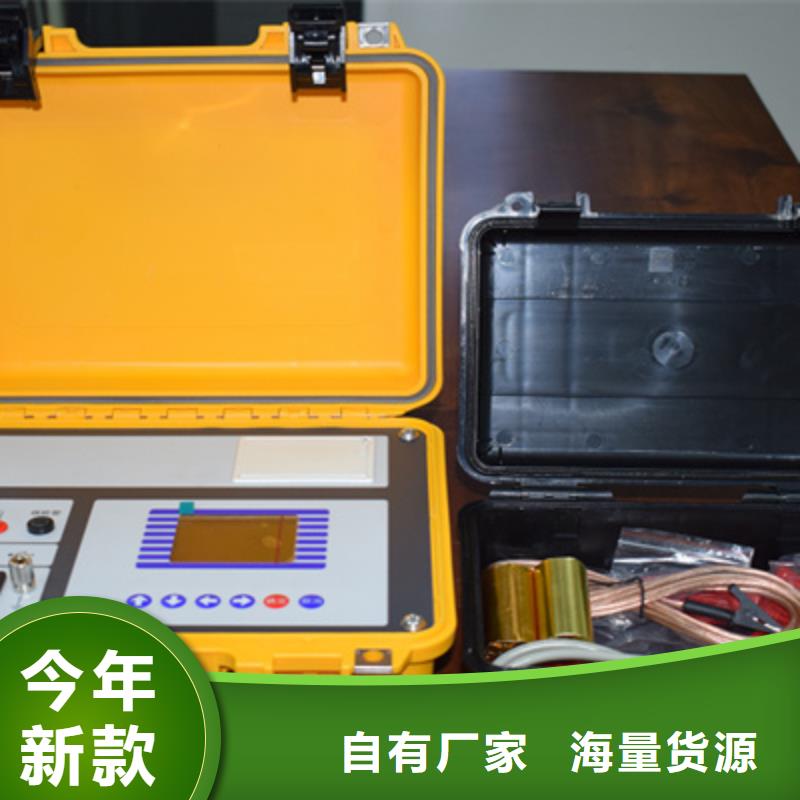

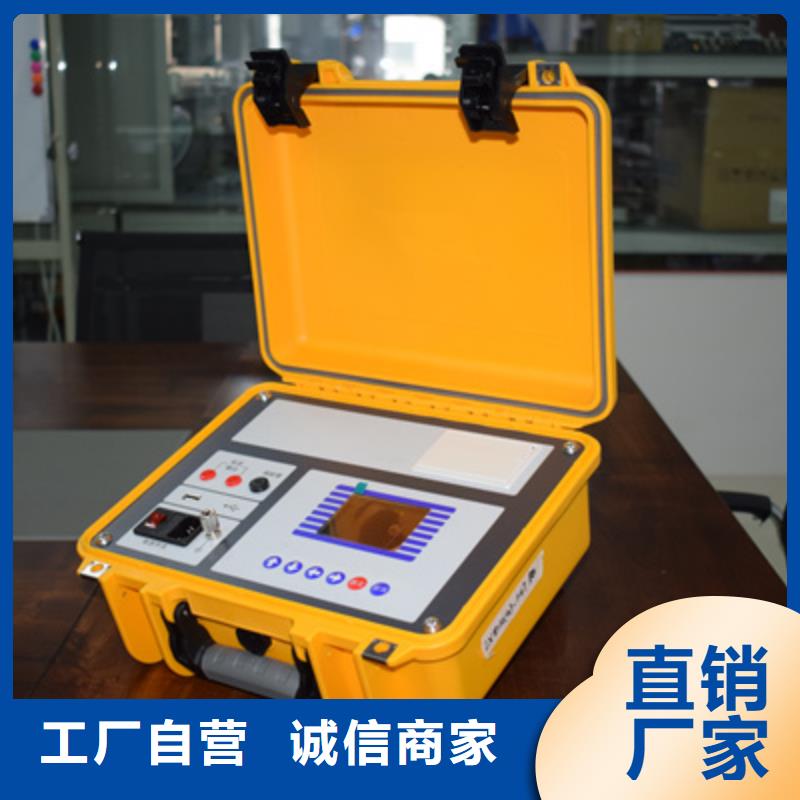

【电容电流测试仪手持直流电阻测试仪细节展示】

安徽安庆电容电流测试仪2工作原理TH-13漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用，其原理框图如图1所示。图1 校准装置原理框图通过TH-13监控被测试装置流出的电流并显示达到标称设定值时所测得的电流，来执行RCD跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的10％递增到150％。2.1剩余动作电流制造厂对剩余电流动作保护装置规定的剩余动作电流，在该电流值时，剩余电流保护装置应在规定的条件下动作。2.2剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD在规定条件下不动作的剩余电流值。2.3分断时间分断时间：从突然施加剩余动作电流瞬间起到所有电弧熄灭瞬间为止所经过的时间间隔。通过TH-13监控被测试装置流出的电流，并在电流达到跳闸电流时，启动定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间校准，同时显示测得的被测试装置跳闸电流。3仪器特点?可模拟漏电保护开关对不同电流和时间进行分断模拟；?可任意设置0-3000mA剩余动作电流；?宽的分断时间设置范围20ms～5000ms；?大屏幕液晶菜单显示，操作简单、方便；?校准时间短、工作效率高，比传统方式大大节省时间；?适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃；(4)相对湿度：＜80％；(5)电源失真度：＜2％；(6)电源要接地良好。4.2主要技术参数量程 漏电电流 分断时间校验范围 30mA 300mA 3000mA (20～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1漏电电流：(1)漏电电流范围：a.30mA档：(0～30)mA；b.300mA档：(30～300)mA；c.3000mA档：(300～3000)mA；(2)允许误差：±（0.2％读数＋0.05％量程）4.2.2分断时间：(1)分断时间范围：(20～5000)ms；(2)允许误差：±0.1ms。

安徽安庆电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。
