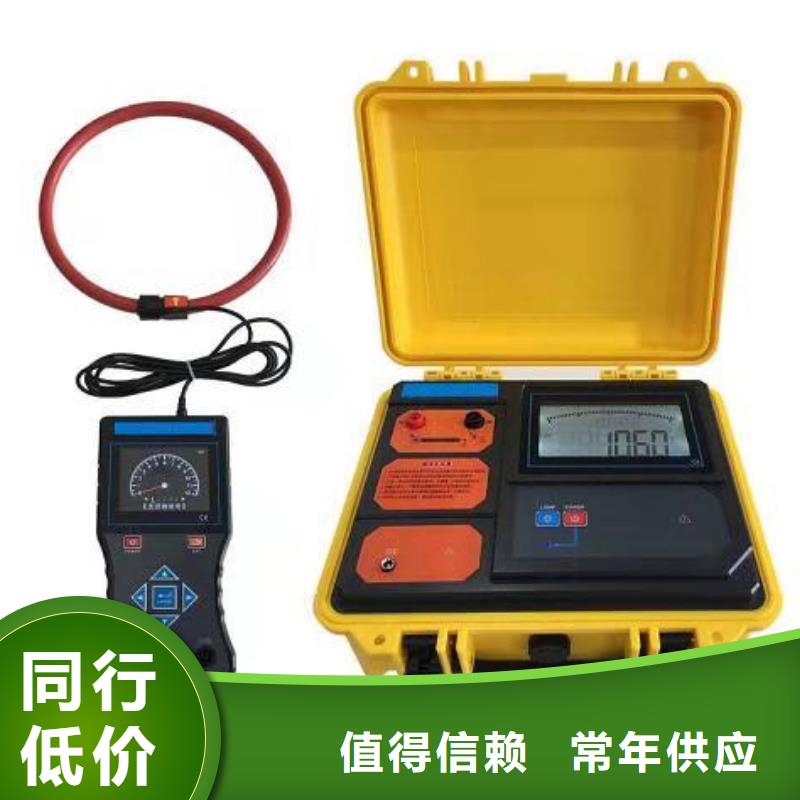

华尔网地下电缆管线探测仪操作1．基本操作发射机短按POWER键开关机， 有电源指示灯指示。LCD显示屏显示当前电池电量大小和脉冲信号信息。按背光键开关LCD背光灯。接收机短按POWER键开机，LCD显示功能菜单页面，若开机后LCD不断黑屏闪烁，可能电池电压不足，请充电，按POWER键关机，本仪表开机15分钟后自动进入预关机状态，30秒后自动关机，按下任意按键可退出预关机状态，仪表可继续工作。开机后进入功能选择界面：线缆识别、电压测量。按上下箭头键可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入线缆识别界面，显示信号强度电子表盘、增益强度、当前识别状态和电池电量信息；按左右箭头键调节增益强度1～5级，第5级信号放大强；按上下箭头键可以调节LCD背光亮度。进入电压测量界面，显示交流电压大小和和电池电量信息；按上下箭头键可以调节LCD背光亮度。2．发射机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。请确认目标电缆是否已经停电，两端的导体线芯是否已经与系统分开。发射机检查1、在把发射机接到电缆上之前请检查发射机的状态。2、输出信号检查：把红色鳄鱼夹测试线和黑色鳄鱼夹测试线连接到发射机相应的插座上，把红色鳄鱼夹和黑色鳄鱼夹短接，按下发射机开机键。3、将手持接收机的柔性线圈钳住测试线，发射机红色测试线信号输入柔性线圈上，按柔性线圈上箭头指向输入，接收机开机，绿色光栅顺时针动态指示，同时LCD下方显示“电缆识别成功”，并伴有“嘀”提示音，表示仪器能正常工作。若柔性线圈输入脉冲编码电流方向钳反，则红橙色光栅逆时针动态指示，LCD显示“非目标电缆”。4、发射机电池电量检查：按下开机键，LCD实时显示电池电量，当电池电压低于约9.5V时，有低电量符号显示时，表明电池欠压，需要充电。

华尔网 地下电缆管线探测仪架空线路小电流接地故障定位仪使用说明书青岛天正华意电气设备有限公司尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。

华尔网地下电缆管线探测仪?其他：1.体积：发射机270×220×85mm，接收机700×270×120mm。2.质量：发射机2.2kg，接收机2.2kg。3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。四、设备配置1、发射机 图1-4-1 发射机整体 图1-4-2 发射机键盘1.LCD显示器2.键盘3.输出插座4.充电插座5.开关键6.频率减小键7.频率增大键8.输出水平减小键9.输出水平增大键2、接收机 图1-5-1 接收机整体 图1-5-2 接收机键盘1.LCD显示器2.键盘3.增益调节旋钮4.充电插座5.附件输入插座6.开关/静音键7.模式键8.频率减小键9.频率增大键10.标定键11.测量键3、标配附件 序号 名称 图样和说明 数量1 发射机直连输出线缆 12 接地钎 23 接地延长线 14 充电器 标配两只，发射机接收机可单独充电 24、选配附件 （订货时须特别指定，未指定默认不选配）序号 名称 图样和说明 备注1 接收机附件连接线缆 （蓝色6芯插头弹簧线） 2 发射机附件输出线缆 （红色5芯插头） 3 发射卡钳 4 接收卡钳 5 A字架 第二章 发射信号的一般方法发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。2-1-1 直连法附件连接2、直连接线将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。
